Circle (Daire) Grafik

Circle grafik ile veriler iç içe dairler şeklinde gruplanarak gösterilmektedir.

Daire Grafik Oluşturulması

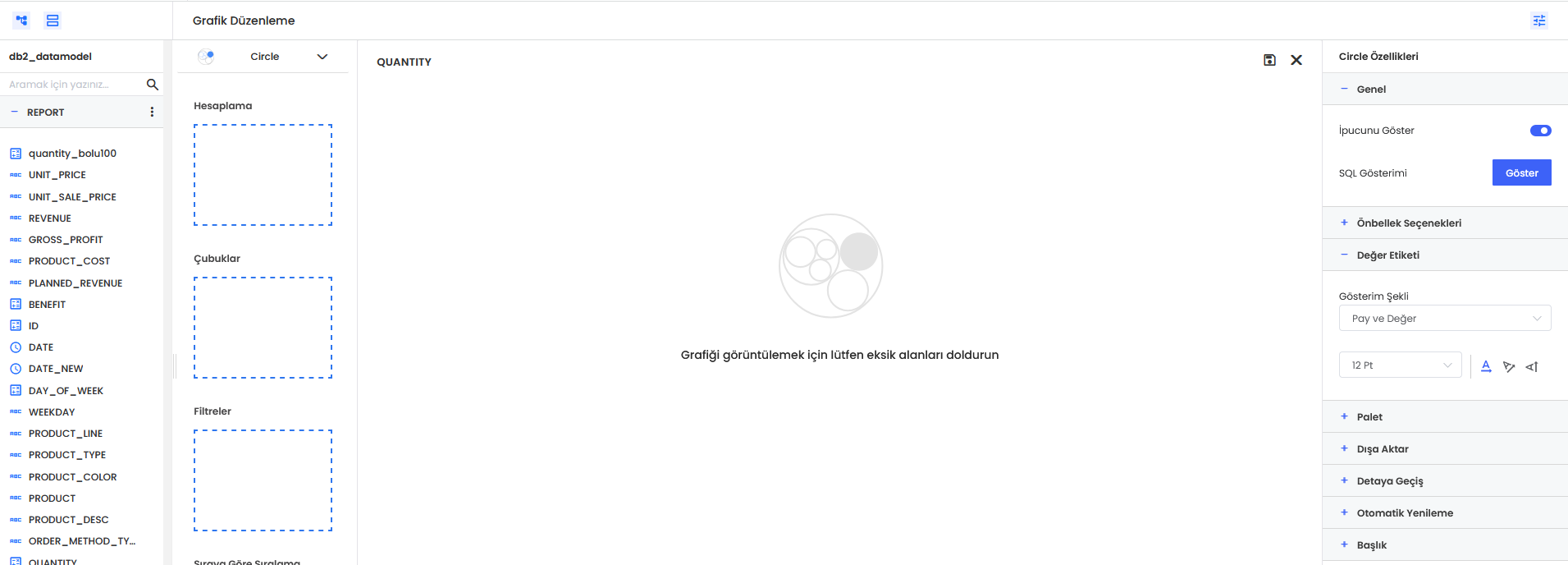

Grafik panele sürüklenip bırakıldıktan sonra üzerindeki kalem işaretine tıklandığında düzenleme moduna geçilir. Bu moddaki ekran detayları şu şekildedir:

1. En solda kullanılan verisetindeki alanların listesi yer almaktadır. Bu alanların her biri sürüklenerek sağda yer alan diktörtgen kutulara bırakılabilmektedir.
2. Hesaplama kutusuna field üzerinde matematiksel işlem yapılacak alan eklenmektedir. İlgili alan için belirlenen gruplama fonksiyonu otomatik çalışmaktadır. Eğer veri tipi hesaplama ise varsayılan gruplama fonksiyonu toplam’dır. Aşağıdaki gibi diğer seçimler için güncelleme yapılabilir. Eğer veri tipi tarih veya özellik tipinde ise sadece sayı ve tekil sayı gruplama fonksiyonları mevcuttur. İhtiyaca göre aynı şekilde güncellenebilir.

3. Çubuklar kutusuna gruplama yapılması istenen alan/alanlar sürüklenmektedir. En az iki gruplama alanı eklenmelidir.

4. Filtre sekmesine sürüklenen alanlar üzerinden verinin filtrelenmesi sağlanmaktadır. Verinin tarih, özellik ve hesaplama tipinde olması durumlarına göre farklı filtreler mevcuttur. Aşağıda filtreleme ekranlarına ait örnekleri bulabilirsiniz. Burada herhangi bir filtre eklendiğinde ilgili grafikteki veri otomatik filtreli çalışmaktadır.

5. Sıralama sekmesine sürüklenen alanlar üzerinden verinin artan veya azalan şekilde sıralama yapılması sağlanmaktadır. Herhangi bir alan eklenerek sıralama sağlanabilir. Sıralama alanına eklenen veri üzerinde gruplama fonksiyonları değiştirilebilir.

6. En sağda daire grafiğine ait özellekler yer almaktadır. 6 başlıktan oluşmaktadır. Genel detayları şu şekildedir:

   • Genel: Genel alanı içerisinde SQL Gösterimi özelliği kullanılır.
   • Değer Etiketi: Grafik içerisindeki dairelerden herhangi birinin üzerine gelindiğinde gözükecek olan bilgilerin görünümü ile alakalı düzenlemeleri içermektedir. Pay, yuzde, değer olarak üç farklı şekilde görünüm güncellenebilir.
   • Renk Paleti: Grafikte kullanılacak renk paletinin seçildiği veya düzenlendiği kısımdır.
   • Dışa Aktar: Grafikte gözüken verilerin dışa aktarımı için dışa aktarım ikonunun gözüküp/gizlenmesini sağlamaktadır. Şu anda sadece grafiğin görsel png tipinde aktarımı mevcuttur.
   • Detaya Geçiş: Bir veri modeline bağlı olarak oluşturulmuş diğer paneller arasında,bir kolon (satır) içerisindeki değeri filtre kabul ederek diğer panellere geçişler sağlanabilir. Detaya geçiş alanından ‘Detaya Gitmeye İzin Ver’ kutucuğu aktif edilmelidir. Aktifleştirme sonrasında aşağıda bulunan veri giriniz alanından Drill Through ile gidilmesi istenilen panellerin isimleri yazılır ve artı butonu ile eklenir. Eğer tek bir panel adı yazılmışsa aşağıdaki ‘Çift Tıklamayla Detaya Git’ alanını aktif ederek ilgili kolon veya satıra çift tıklama yapıldıgında Drill Through ile gidilmesi istenilen panele yönlendirme sağlanır. Eğer birden fazla panel adı yazılmışsa filtre olarak belirlenmesini istenilen alana sağ tık yapıp git seçeneğine tıklanıp istenilen panel adı seçilebilir.
   • Otomatik Yenileme: Grafiğin otomatik olarak yenilenme süresinin belirlenmesini sağlamaktadır.
   • Başlık: Başlık alanında Dinamik Başlığı göster seçeneği açıldığında oluşturulan Filtre içerisindeki Benzersiz İsim alanını (< Parameter12568 >) başlık içeriğine eklendiğinde verilen filtre adına göre başlığın değişmesini sağlar. Dinamik Başlığı Göster seçeneği kapalı oldugunda istenilen başlık bu alandan güncellenip kayıt edilebilir.

   Grafikler İçin Sql Görüntülenmesi

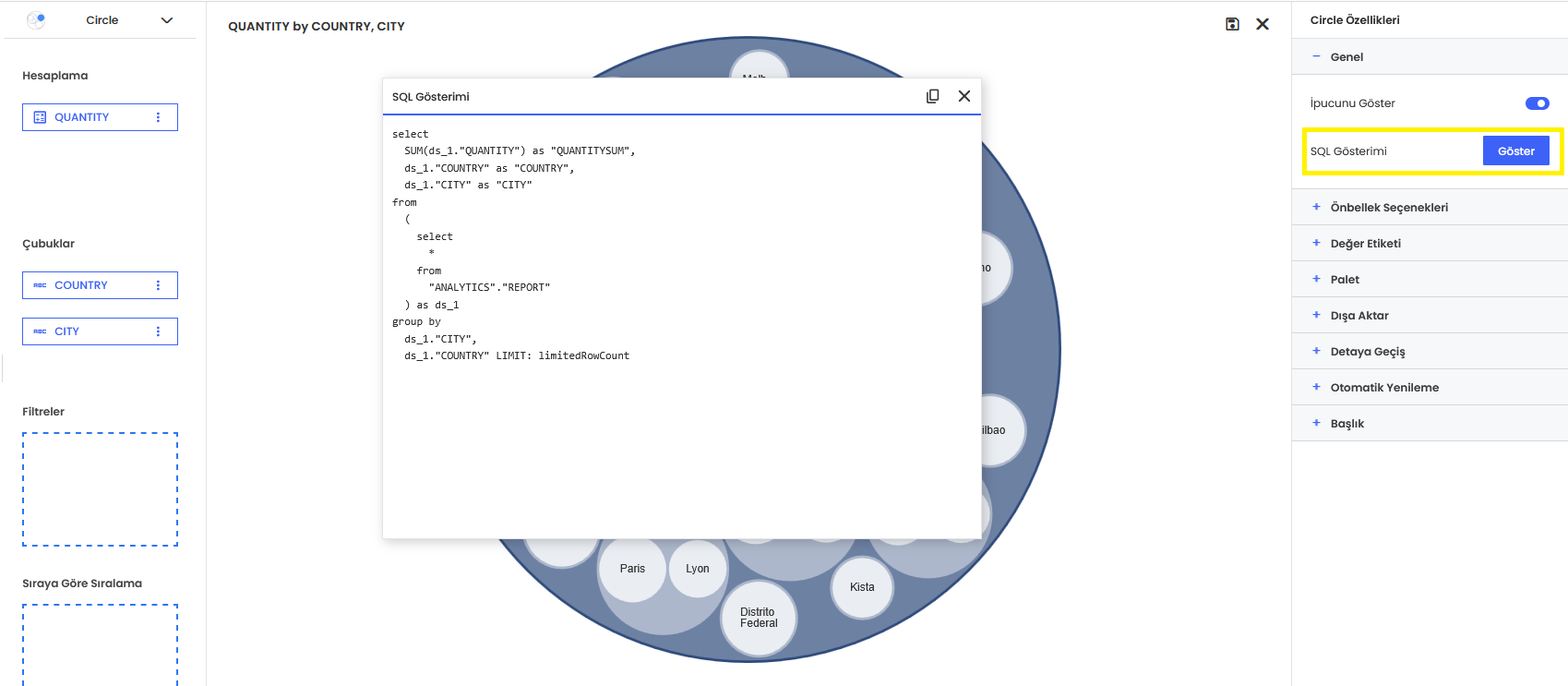

   Grafik özellikleri içerisinde grafiklerin oluşmasında kullanılan SQL cümleciklerini görüntülenebilir.



   Yukarıdaki ekran görüntüsünde görmüş olduğunuz SQL Göster butonuna tıklanıp ekrana gelen pop up içerisinde SQL cümleciğini görüntüleyebilirsiniz.

Daire Grafik Kullanım Örneği

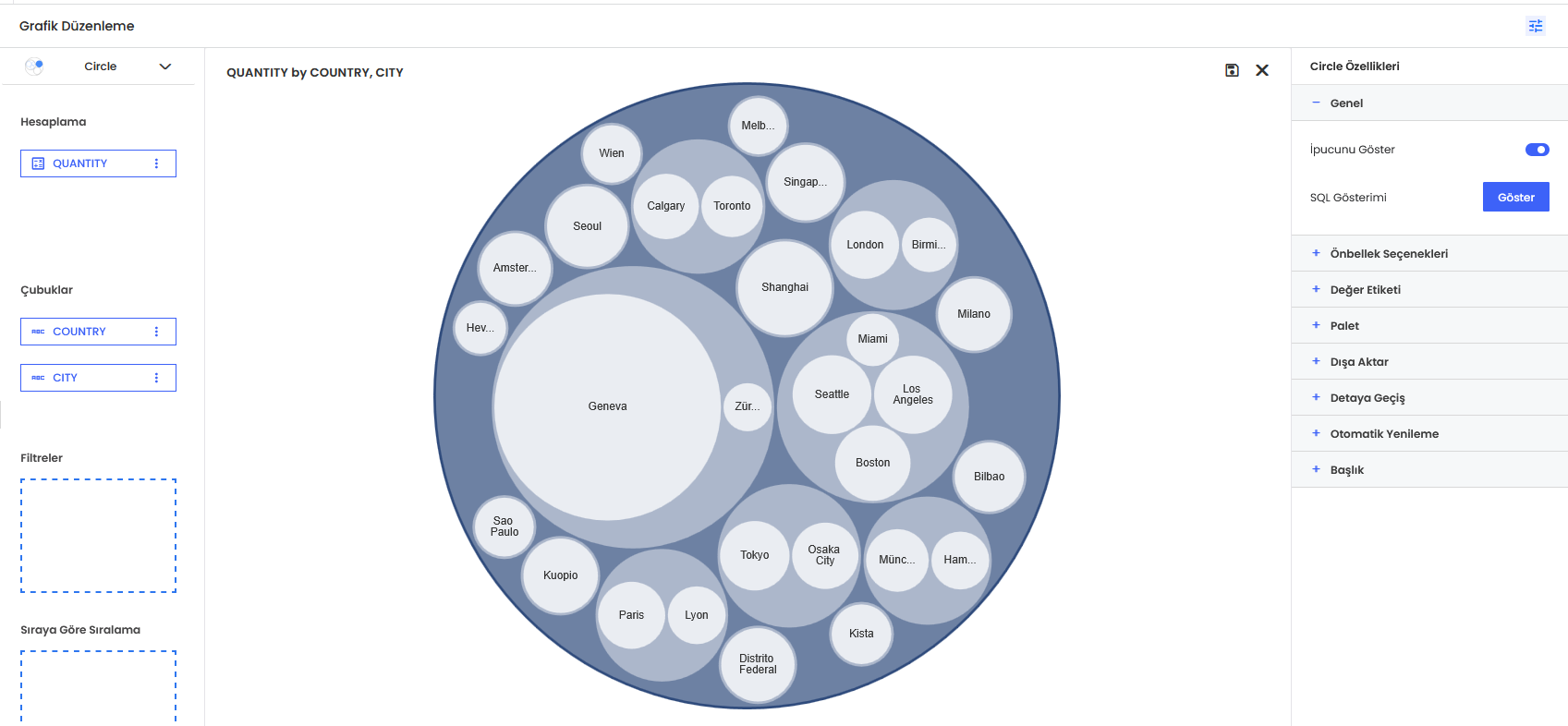

• Yukarıdaki örnekte Gruplama işlemi için Country ve City olmak üzere 2 alan kullanılmıştır. İlk büyük dairlere Country için oluşmuş olup daha sonra her bir country alanı içerisine City alanları için daireler oluşmuştur.
• Bu örnekten de görüleceği gibi gruplama alanına veri eklendikçe iç içe daireler oluşmaktadır.
• Grafik tek bir hesaplama alanı kullanımına izin vermektedir.
• Panelde grafiğin üzerine gelindiğinde veriye dair tüm detaylar gözükmektedir.

Grafiklerde Detaylandırma Sıralaması (DrillDown)

Bir detaylandırma sıralaması oluşturmak istediğinizde, ilgili veri modeline gidilmesi gerekmektedir. Veri modeli içerisinden detay eklenmek istenen kolon seçilip yanındaki üç noktaya tıklanarak açılan menü içerisinde detaylandırma sıralaması seçilir. Detaylandırma Sıralaması ekranına gelindiğinde sıralamayı oluşturacak şekilde kolonları açılan ekrana sürükle bırak şeklinde yerleştirebilirsiniz. Açılan ekranda sağ üst kenarda bulunan artı ikonuna tıklayarak birden fazla detaylandırma sıralaması oluşturulabilir. Eklemiş olduğunuz kolonlar sırası ile, ilgili panel üzerinde detaylandırılabilir.
