Harita Grafiği

Harita grafiği, Türkiye ve Dünya haritası üzerinde veri gösterimi yapmayı sağlayan grafik türüdür. Türkiye haritasında ihtiyaca göre İl, İlçe veya bölge detayında gösterim yapılabilmektedir. Dünya haritasında ise ülkelerin İngilizce,Türkçe ve ISO Kod bilgilerine göre eşleştirme yapılabilmektedir.

Harita Grafik Oluşturulması

Tüm bileşenler panel üzerinde sürükle-bırak mantığı ile konumlandırılmaktadır. Grafik panele sürüklenip bırakıldıktan sonra üzerindeki kalem işaretine tıklandığında düzenleme moduna geçilir. Bu moddaki ekran detayları aşağıdaki şekildedir:

En solda kullanılan verisetindeki alanların listesi yer almaktadır. Bu alanların her biri sürüklenerek sağda yer alan diktörtgen kutulara bırakılabilmektedir.
Hesaplama kutusuna field üzerinde matematiksel işlem yapılacak alan eklenmektedir. İlgili alan için belirlenen gruplama fonksiyonu otomatik çalışmaktadır. Eğer veri tipi hesaplama ise varsayılan gruplama fonksiyonu toplam’dır. Aşağıdaki gibi diğer seçimler için güncelleme yapılabilir. Eğer veri tipi tarih veya özellik tipinde ise sadece sayı ve tekil sayı gruplama fonksiyonları mevcuttur. İhtiyaca göre aynı şekilde güncellenebilir.

Docs Version Dropdown

Harita grafikte birden çok hesaplama alanı eklenebilmektedir. Eklenen ilk hesaplama alanı haritadaki renklendirmeyi sağlayan değeri belirlemektedir. Eklenen 2. ve sonraki hesaplama alanları sadece hover üzerinde bilgi olarak gösterilmektedir.

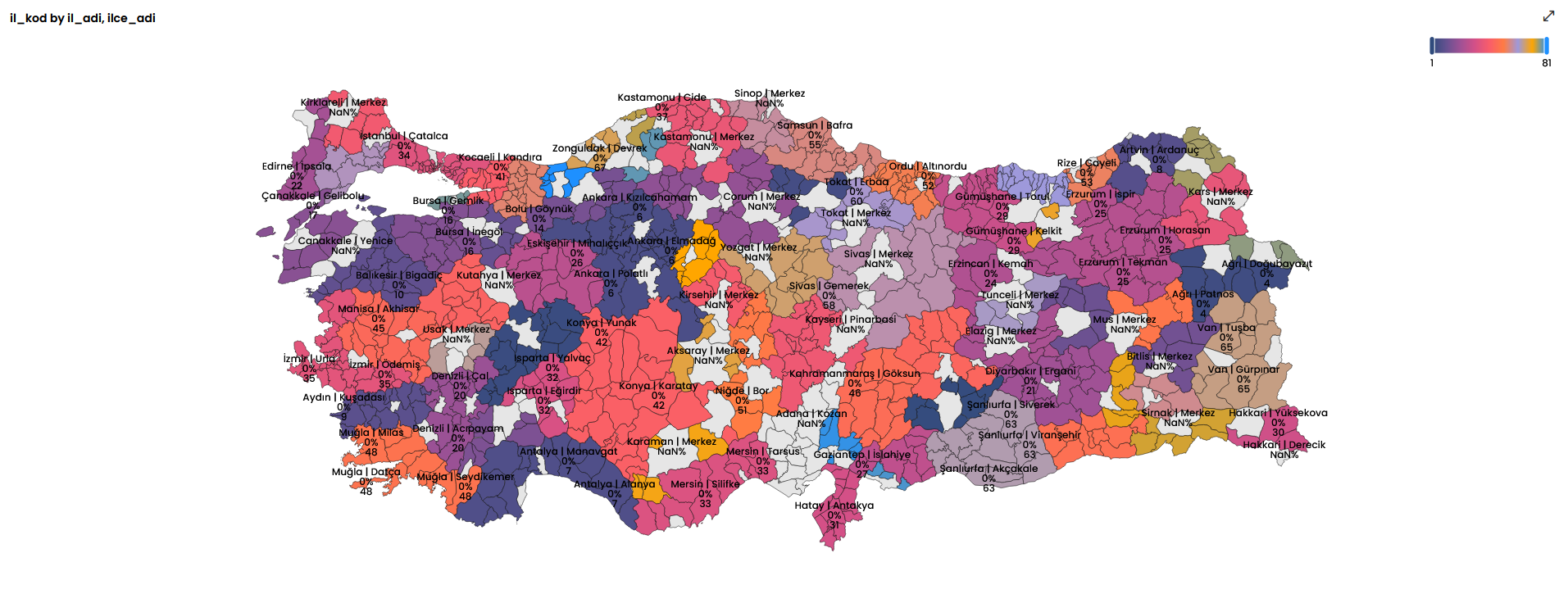

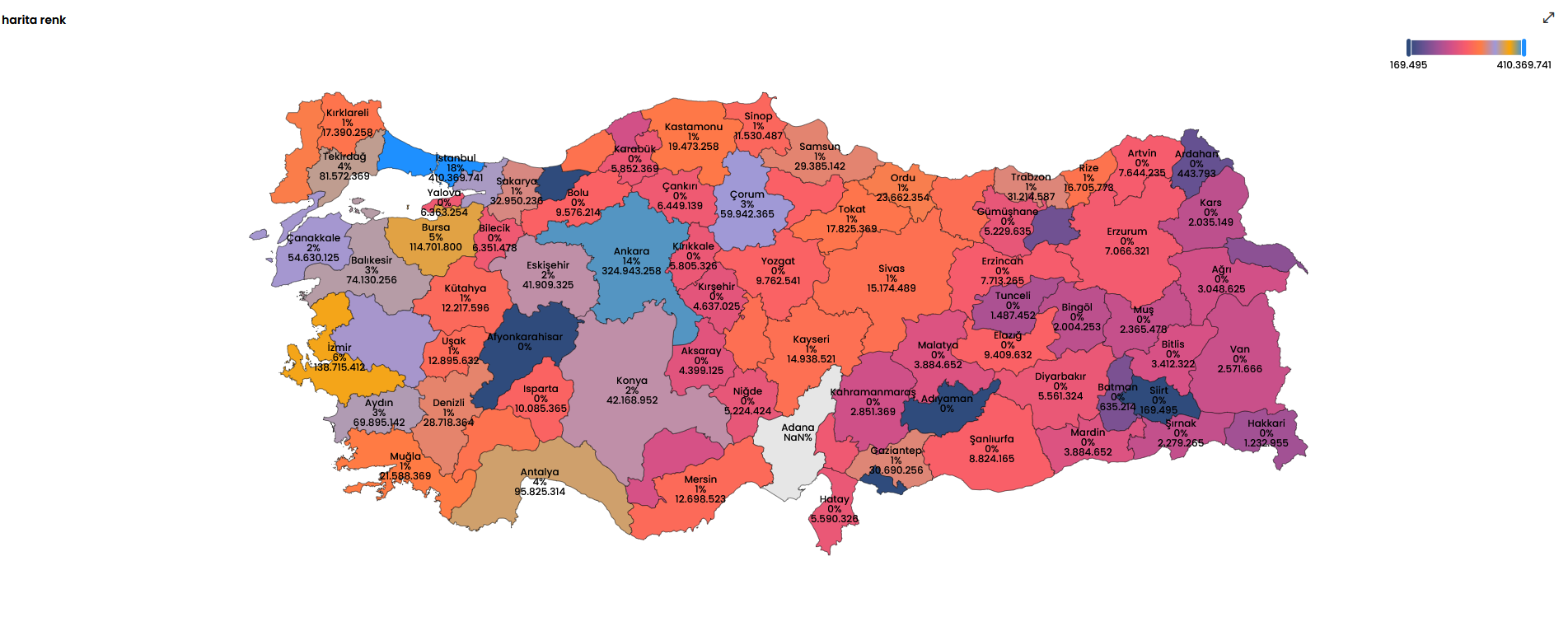

Grafiğin varsayılan çalışma tipi Türkiye il grafiğidir. Bu bilgi harita ayarları özelliğinden değiştirilebilmektedir. Seçilen harita tipine göre il,il-ilçe,bölge veya ülke slotları gözükmektedir.

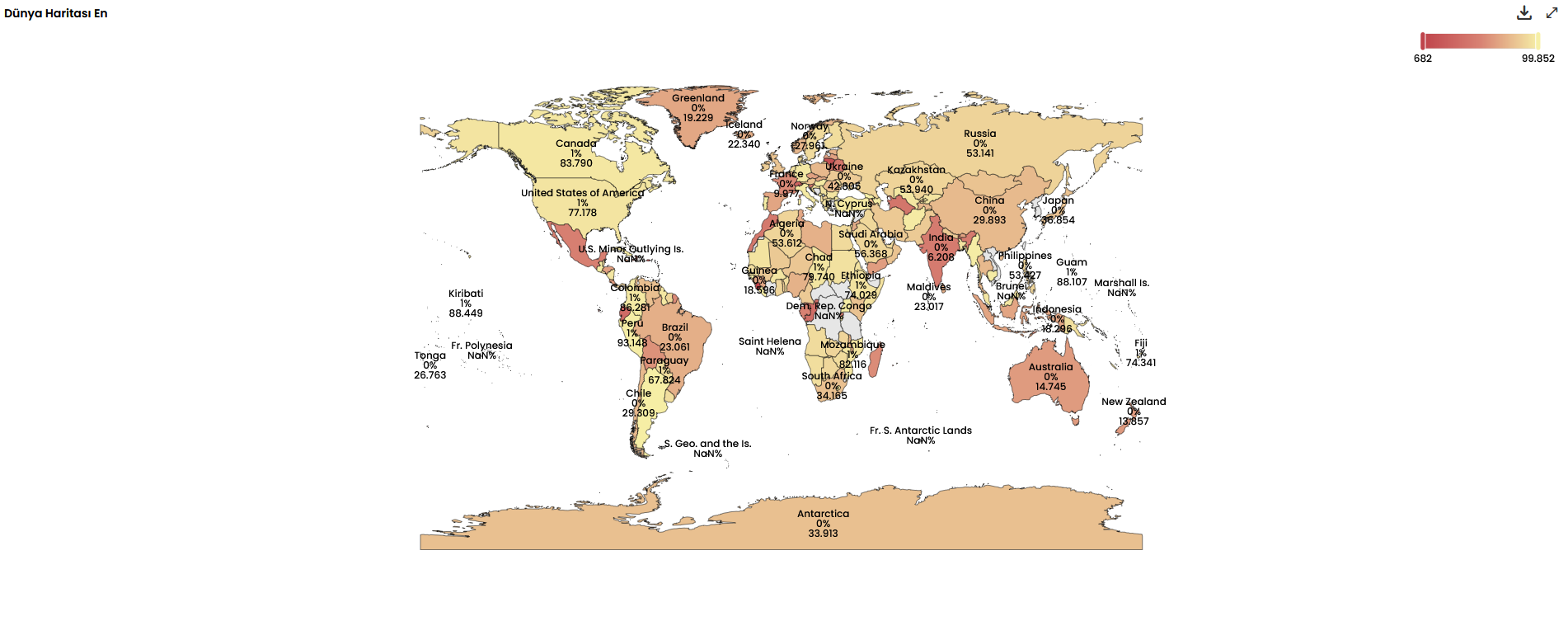

Dünya grafiğinde Türkçe ve İngilizce Olarak 2 dil kullanım opsiyonu bulunmaktadır. Veride geçen ülkelerin diline göre harita dili özelliğinde uygun seçim yapılarak kullanılabilmektedir.
Filtre sekmesine sürüklenen alanlar üzerinden verinin filtrelenmesi sağlanmaktadır. Verinin tarih, özellik ve hesaplama tipinde olması durumlarına göre farklı filtreler mevcuttur. Aşağıda filtreleme ekranlarına ait örnekleri bulabilirsiniz. Burada herhangi bir filtre eklendiğinde ilgili grafikteki veri otomatik filtreli çalışmaktadır.
En sağda harita grafiğe ait özellekler yer almaktadır. 8 başlıktan oluşmaktadır. Genel detayları şu şekildedir:

Değer Etiketi : Sütunların üzerinde yer alan sayısal değerlerin görünümü ile alakalı düzenlemeleri içermektedir.
Kenar Ayarları : Harita içerisindeki sınırlandırma çizgileri için belirlenecek renk seçimini içermektedir.

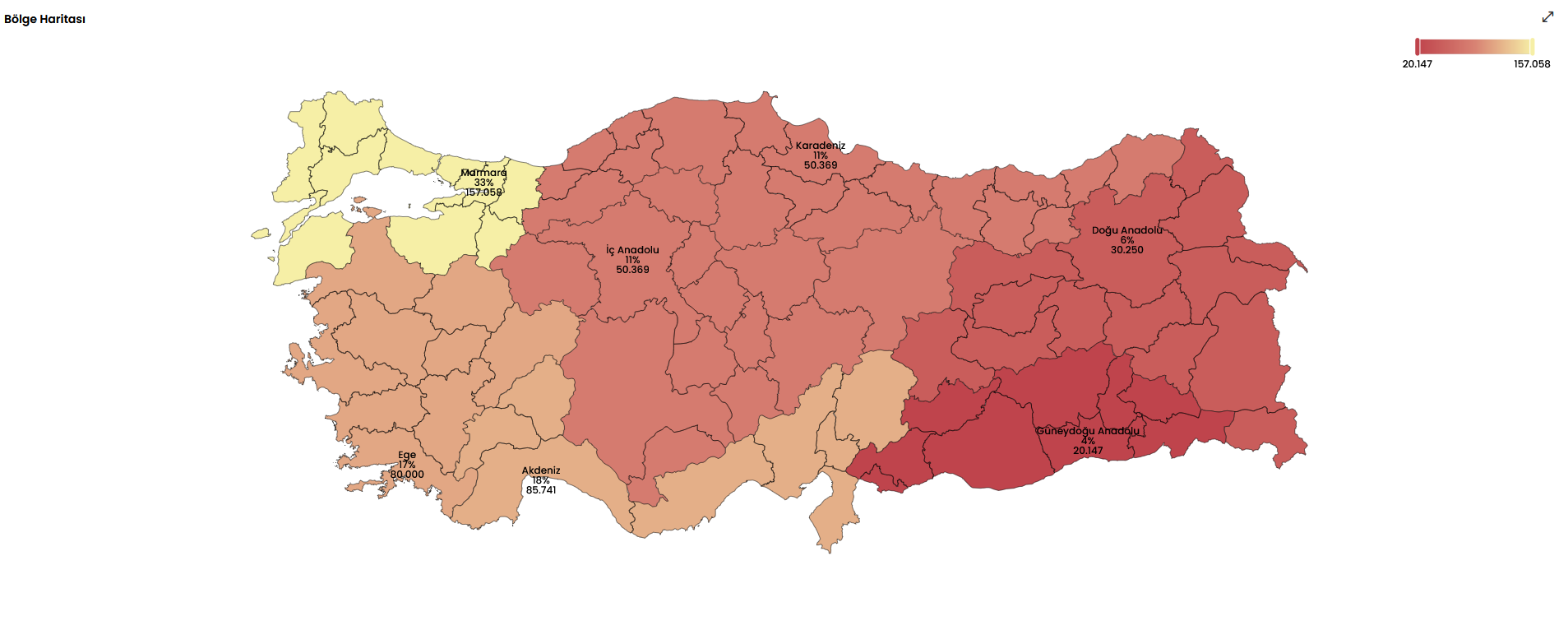

Harita Ayarları : Seçilen Harita özelliği altından harita detayı değişmektedir. Türkiye'nin il, ilçe , bölge bazında haritaları ile dünya haritası seçimi yapılabilir. Dünya haritası seçildiyse Harita Dili özelliği aktif olur. Buradan Türkçe,İngilizce ve ISO seçilmektedir.
Görsel Harita : Harita grafiği üzerinde değerlerin renklere göre sıralanmasını belirten alanın yönetimini içermektedir
Renk Paleti : Grafikte kullanılacak renk paletinin seçildiği veya düzenlendiği kısımdır.

Detaya Geçiş: Bir veri modeline bağlı olarak oluşturulmuş diğer paneller arasında,bir kolon (satır) içerisindeki değeri filtre kabul ederek diğer panellere geçişler sağlanabilir. Detaya geçiş alanından ‘Detaya Gitmeye İzin Ver’ kutucuğu aktif edilmelidir. Aktifleştirme sonrasında aşağıda bulunan veri giriniz alanından Drill Through ile gidilmesi istenilen panellerin isimleri yazılır ve artı butonu ile eklenir. Eğer tek bir panel adı yazılmışsa aşağıdaki ‘Çift Tıklamayla Detaya Git’ alanını aktif ederek ilgili kolon veya satıra çift tıklama yapıldıgında Drill Through ile gidilmesi istenilen panele yönlendirme sağlanır. Eğer birden fazla panel adı yazılmışsa filtre olarak belirlenmesini istenilen alana sağ tık yapıp git seçeneğine tıklanıp istenilen panel adı seçilebilir.

Otomatik Yenileme : Grafiğin otomatik olarak yenilenme süresinin belirlenmesini sağlamaktadır.
Başlık : Başlık alanında Dinamik Başlığı göster seçeneği açıldığında oluşturulan Filtre içerisindeki Benzersiz İsim alanını (< Parameter12568 >) başlık içeriğine eklendiğinde verilen filtre adına göre başlığın değişmesini sağlar. Dinamik Başlığı Göster seçeneği kapalı oldugunda istenilen başlık bu alandan güncellenip kayıt edilebilir.
